最新午夜理论片在线观看_波多野结衣国产精品_亚洲师生无码另类久久久_女人体(1963)菠萝蜜视频_香港三香港日本三级在线理论_深夜成人影院_亚洲区中文字幕无码_免费看黄?级毛片_欧美中文性爱在线播放_高清无码爱爱视频

      磷酸鐵鋰是一種新型的鋰離子電池正極材料，和傳統(tǒng)的鈷酸鋰相比，具有 毒性小、成本低、循環(huán)壽命長、安全性好等優(yōu)點。磷酸鐵鋰材料自 20 世紀 90 年代進入產業(yè)化階段，廣泛應用于手機、數碼產品、電動工具和電動汽車等領 域。在對磷酸鐵鋰電極材料的分析檢測中，除主量元素磷、鐵、鋰外，雜質元 素含量也是測試中的一個重要指標。雜質元素含量過高會影響電極材料的純度， 有些金屬元素雜質還會對電化學性能產生有害影響，例如鐵、鉻、鎳、鋅的磁 性金屬單質會影響電池的自放電程度。在實際生產中磷酸鐵鋰材料需要控制的 雜質元素主要包括鋁、鈣、鈷、鉻、銅、鎂、錳、鈉、鎳，各雜質元素含量要 求低于 50~400μg/mL 不等。

      目前關于磷酸鐵鋰的標準有《納米磷酸鐵鋰》（GB/T33822-2017）,《鋰離 子電池用炭復合磷酸鐵鋰正極材料》（ GB/T30835-2014 ） , 《 磷酸鐵鋰》

（YS/T1027-2015），《磷酸鐵鋰化學分析方法》（YS/T1028-2015）等，其中《磷酸鐵鋰化學分析方法》（YS/T1028-2015）第 5 部分，規(guī)定了鈣、鎂、銅、鉛、鉻、鈉、鋁、鎳、鈷、錳量的測定使用電感耦合等離子體原子發(fā)射光譜法。相較于傳統(tǒng)的滴定法、稱量法和分光光度法，電感耦合等離子體原子發(fā)射光譜法具有靈敏度高、檢測下限低、穩(wěn)定性好、消除背景干擾、可實現(xiàn)多元素同時測定等優(yōu)點，廣泛應用于各類材料的化學元素檢測。

      本文采用電感耦合等離子體發(fā)射光譜儀（ICP-OES）對磷酸鐵鋰中的鋁、鈉、硫、鉻、鈷、鎳、銅、鋅等元素含量進行測試，測試標準樣品具有較好的平行性和準確性，可以作為磷酸鐵鋰實際樣品的分析方法。

關鍵詞：磷酸鐵鋰；雜質元素；ICP-OES。

實驗部分

儀器

表 1 電感耦合等離子光譜儀及超級微波消解儀

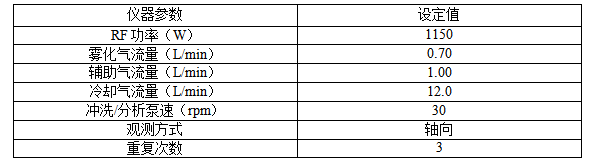

表 2 電感耦合等離子光譜儀檢測參數

試劑及標準品

      試劑：優(yōu)級純硝酸、優(yōu)級純鹽酸、優(yōu)級純過氧化氫； 純水：18.2 MΩ·cm 去離子水；

      標準溶液：鋁、鈣、鈷、鉻、銅、鎂、錳、鈉、鎳、鉛、鋅均為單元素標準溶液，1000 μg/mL，國家有色金屬研究院。

樣品前處理

      準確稱量樣品 0.2  g（精確至 0.0001  g），置于聚四氟乙烯消解管中，加入 10mL 鹽酸，2mL 硝酸加熱至微沸浸取，過程中可滴加幾滴過氧化氫，以及補加鹽酸使樣品完全溶解，取下冷卻，在 50 mL 容量瓶中定容，同步做空白，根據不同元素含量稀釋合適倍數待上機測試。

標準曲線與檢出限

      在表 4 所示的濃度范圍內，待測元素線性相關系數大于 0.9995。以樣品空白試樣連續(xù)分析 11 次所得測定值的 3 倍標準偏差所對應的樣品濃度作為方法檢出限，各元素檢出限見表 4。

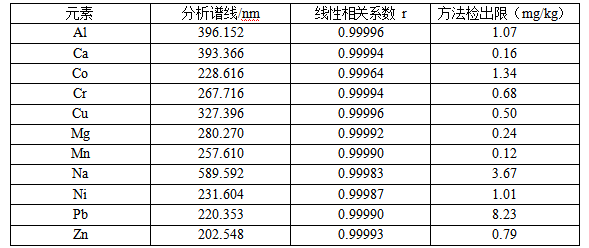

表 4 測定元素譜線、相關系數及檢出限

精密度測試

      對 7 組平行樣品進行測試計算其精密度，未檢出元素則采用平行樣加標進行精密度測試，RSD 均小于 5.0%，表明該方法精密度良好。

樣品及加標回收率測定

      利用上述方法對實際樣品進行測試，結果顯示，每個樣品各平行樣分析結果間精密度 RSD<5%，加標回收率在 92%-100%之間，具有較好的平行性，證明該數據準確可靠?？捎糜诹姿徼F鋰雜質含量的測定。

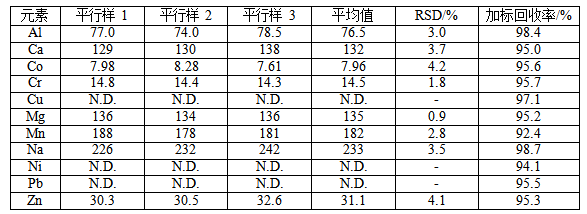

表 6 樣品中元素含量測試結果（單位：mg/kg）

備注：N.D.為未檢出

結語

      本實驗建立了采用 EXPEC 6500D 型 ICP-OES 測定磷酸鐵鋰中鋁、鈣、鈷、鉻、銅、鎂、等元素含量的方法。從實驗結果來看，所建立標準曲線的線性相 關系數均大于 0.999，各平行樣分析結果間精密度小于 5%，加標回收率在 92- 100%之間；以上一系列方法學驗證實驗表明本文所開發(fā)的方法有效可行，該方 法可以應用于磷酸鐵鋰中鋁、鈉、硫、鉻、鈷、鎳、銅、鋅等元素含量測試， 并具有較好的穩(wěn)定性和準確性。

附錄

設備與耗材方案

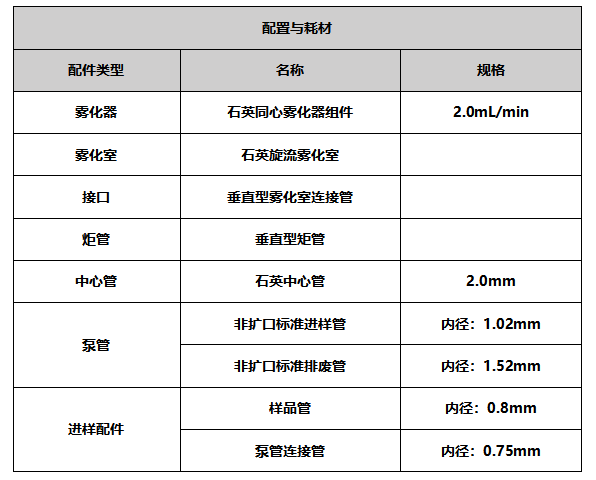

一、EXPEC 6500D 標準進樣系統(tǒng)配置詳情

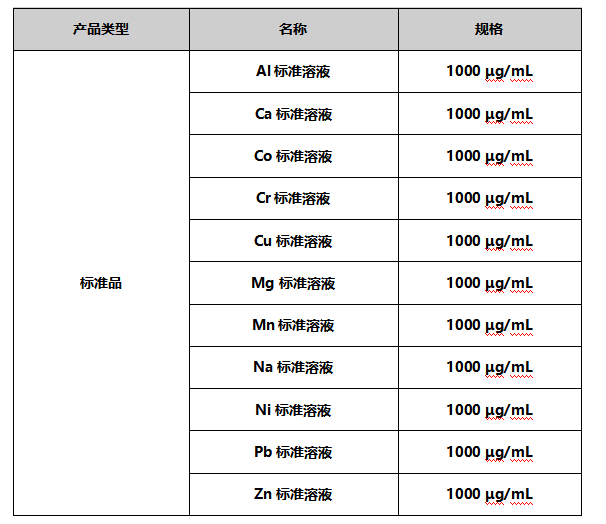

二、試劑及標準品
